Котушки індуктивності
Пасивні компоненти, що накопичують енергію у магнітному полі при протіканні струму.
Котушки індуктивності
Електронні компоненти, що створюють індуктивний опір у колі. Використовуються для фільтрації сигналів, зберігання енергії, у радіотехніці та імпульсних джерелах живлення.

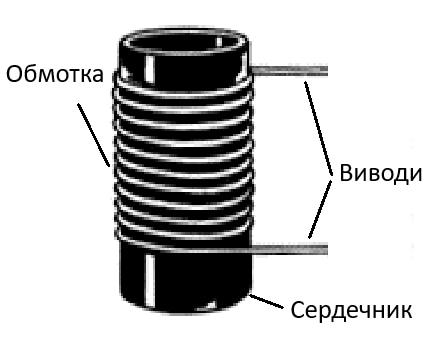

Будова котушки індуктивності
Складається з провідника, намотаного у вигляді спіралі, та сердечника (або без нього). На зображенні: 1 — обмотка, 2 — сердечник, 3 — виводи. Матеріал сердечника впливає на індуктивність і робочий діапазон частот.

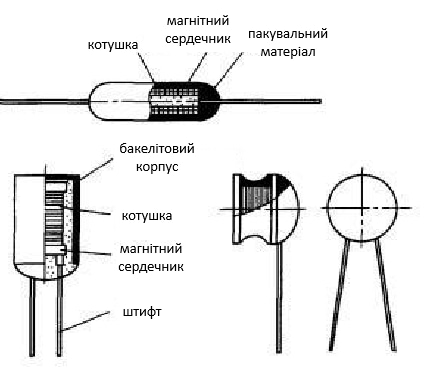

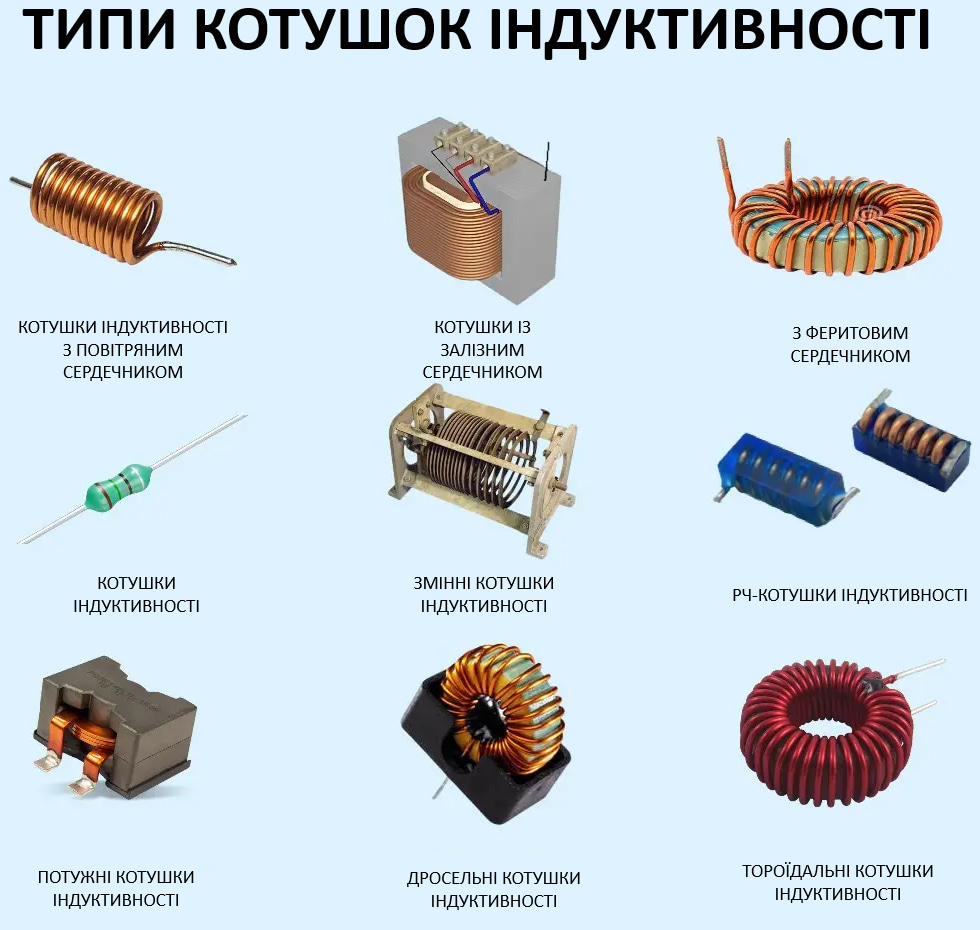

Постійна котушка індуктивності
Має фіксоване значення індуктивності. Використовується у більшості електронних схем.
Потужна котушка індуктивності
Розрахована на великі струми, має товстий провід та ефективне охолодження. Використовується у силових перетворювачах.
Котушка з залізним сердечником
Має сердечник з електротехнічної сталі, що збільшує індуктивність. Використовується у фільтрах та джерелах живлення.
Котушка з повітряним сердечником
Не має магнітного сердечника, працює на високих частотах з мінімальними втратами.
Котушка з феритовим сердечником
Сердечник з фериту забезпечує високу індуктивність при компактних розмірах.
Змінна котушка індуктивності
Дозволяє регулювати індуктивність для налаштування резонансних контурів.
ВЧ котушка індуктивності
Призначена для роботи у високочастотних колах, має спеціальну конструкцію для зменшення втрат.
Дросель
Призначений для пригнічення високочастотних перешкод у колах живлення.
Тороїдальна котушка індуктивності
Має тороїдальний сердечник, що зменшує електромагнітні випромінювання та втрати.
